特点

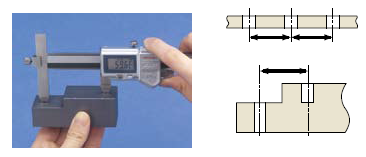

• 专门设计用于同一平面和偏置平面上的中心到中心距离的测量。
• 也可测量边缘到中心的距离。
• 测量孔径应在 1.5mm - 10mm (.06"- .4")。
• 带有SPC 数据输出(573 系列)。
技术参数
精度: 参见性能参数 (数显型号不包括量化偏差)
分辨率*: 0.01mm 或.0005"/0.01mm
分度值**: 0.05mm
显示*: 液晶显示
刻度类型*: ABSOLUTE 静电电容型线性编码器
响应速度*: 无极限
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为3 年(测量范围大于310mm 型号为1 年)
尘／水防护等级*: 达到IP67 防护标准
* 数显型 ** 普通型
数显型号功能
原点设置、 调零、自动电源开／关、 数据输出、英制／公制转换 (英制／公制型)
警告: 低电压、计算错误
数显型号选件
05CZA624: 带有数据开关的 SPC 电缆 (1m)
05CZA625: 带有数据开关的 SPC 电缆 (2m)
02AZD790A: 用于U-WAVE 带有数据开关的 SPC 电缆(160mm)
性能参数
公制型 数显型
| 测量范围 | 货号 | 精度 |

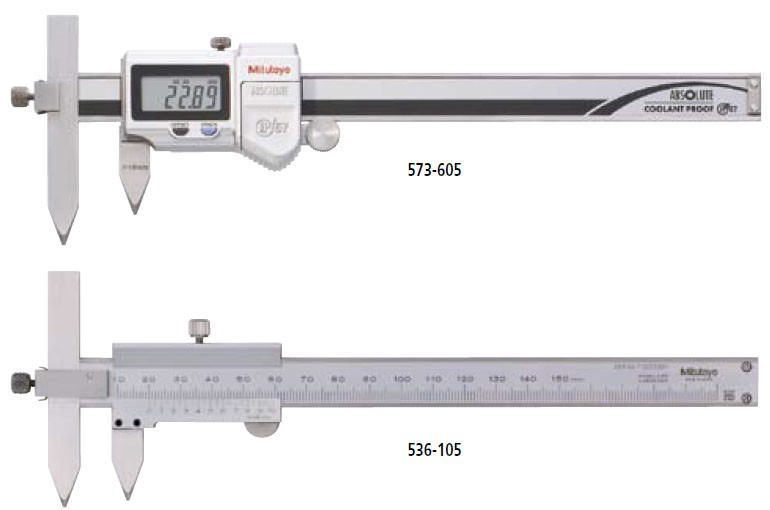

| 10 - 160mm | 573-605 | ±0.03mm |
| 10 - 160mm | 573-615* | ±0.03mm |
| 10 - 210mm | 573-606 | ±0.03mm |
| 10 - 210mm | 573-616* | ±0.03mm |
| 10 - 310mm | 573-608 | ±0.04mm |
| 10 - 310mm | 573-618* | ±0.04mm |
* 不带锁紧螺钉
英制／公制型 数显型
| 测量范围 | 货号 | 精度 |
| .4 - 6.4" | 573-705 | ±.0015" |
| .4 - 8.4" | 573-706 | ±.0015" |
| .4 - 12.4" | 573-708 | ±.0015" |
公制型
| 测量范围 | 货号 | 精度 |
| 10 - 150mm | 536-105 | ±0.05mm |
| 10 - 200mm | 536-106 | ±0.05mm |
| 10 - 300mm | 536-107 | ±0.08mm |

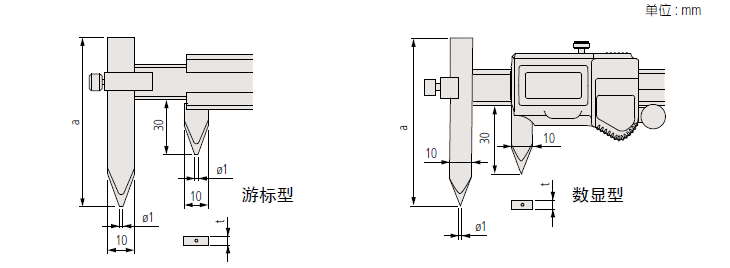

尺寸
| 测量范围 | a | t |
| 10 - 150mm | 75 | 3 |
| 10 - 200mm | 75 | 3 |
| 10 - 300mm | 100 | 3.8 |
| 测量范围 | a | t |
| 10 - 160mm/.4 - 6.4" | 75 | 3.5 |
| 10 - 210mm/.4 - 8.4" | 75 | 3.5 |
| 10 - 310mm/.4 - 12.4" | 100 | 3.8 |
