特点
• 大型清晰的液晶读数显示。
• 可通过 ZERO/ABS 键在任意滑块位置调零， 以便步进比较测量结果。此开关也能返 回原点 (ABS) 坐标位置并显示距离原 点 (通常为量爪闭合点) 的实际位置。
• 可提供数据保持装置 (959143) 选件。
• 可提供带有硬质合金头量爪的卡尺。
高质量的主尺表面光洁度使移动更平滑
技术参数
精度 : ±0.02mm (测量范围小于等于 200mm 型号)
±0.03mm (测量范围小于等于 300mm 型号) ±0.05mm (测量范围小于等于 600mm 型号) ±0.07mm (测量范围小于等于1000mm型号) (不包括量化偏差)
分辨率 : 0.01mm 或 .0005"/0.01mm
重复精度 : 0.01mm
显示 : 液晶显示
长度标准 : ABSOLUTE 静电电容线性编码器
响应速度 : 无极限
电池 : SR44 (1 个), 938882
电池寿命 : 正常使用情况下约为 3.5 年
功能
原点设置、调零、数据输出、英制／公制转换 (英制／公制型)
警告: 低电压、计算错误
选件
959143: 数据保持装置
959149: 带有数据开关的SPC 电缆(1m)
959150: 带有数据开关的SPC 电缆(2m)
02AZD790C: 用于U-WAVE 带有数据开关的SPC 电缆(160mm)
性能参数
公制型
| 测量范围 | 货号 | 深度测量杆 | 拇指调节滚轮 | 备注 |
| 0 - 100mm | 500-150-20 | ø1.9mm杆 | 带有拇指调节滚轮 | — |
| 0 - 100mm | 500-180-20* | ø1.9mm杆 | — | — |
| 0 - 150mm | 500-151-20 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 150mm | 500-154-20 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 150mm | 500-155-20 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 150mm | 500-158-20 | ø1.9mm杆 | 带有拇指调节滚轮 | — |
| 0 - 150mm | 500-181-20* | 薄片 | — | — |
| 0 - 200mm | 500-152-20 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 200mm | 500-156-20 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 200mm | 500-157-20 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 200mm | 500-182-20* | 薄片 | — | — |
| 0 - 300mm | 500-153 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 450mm | 500-500-10 | — | — | — |
| 0 - 600mm | 500-501-10 | — | — | — |
| 0 - 1000mm | 500-502-10 | — | — | — |
* 不带 SPC 数据输出
英制／公制型
| 测量范围 | 货号 | 深度测量杆 | 拇指调节滚轮 | 备注 |
| 0 - 4" | 500-170-20 | ø3/40"杆 | 带有拇指调节滚轮 | — |
| 0 - 4" | 500-195-20* | ø3/40"杆 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-171-20 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-174-20 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 6" | 500-175-20 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 6" | 500-178-20 | ø3/40"杆 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-196-20* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-159-20* | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 6" | 500-160-20* | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 8" | 500-172-20 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 8" | 500-176-20 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 8" | 500-177-20 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 8" | 500-197-20* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 8" | 500-163-20* | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 8" | 500-164-20* | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 12" | 500-173 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 12" | 500-167 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 12" | 500-168 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 12" | 500-193* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 12" | 500-165* | 薄片 | — | 用于外径测量的硬质合金头量爪 |
| 0 - 12" | 500-166* | 薄片 | — | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 18" | 500-505-10 | — | — | — |
| 0 - 24" | 500-506-10 | — | — | — |
| 0 - 40" | 500-507-10 | — | — | — |
* 不带 SPC 数据输出

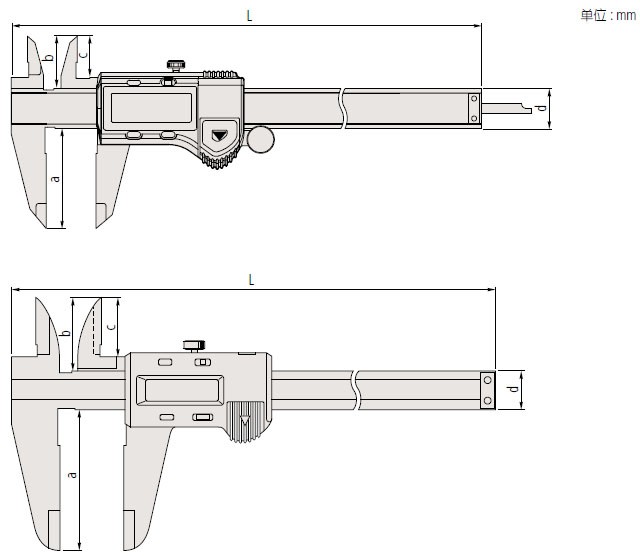

尺寸
| 测量范围 | L | a | b | c | d |
| 0 - 100mm/0 - 4" | 182 | 40 | 21 | 16.5 | 16 |
| 0 - 150mm/0 - 6" | 233 | 40 | 21 | 16.5 | 16 |
| 0 - 200mm/0 - 8" | 290 | 50 | 24.5 | 20 | 16 |
| 0 - 300mm/0 - 12" | 404 | 64 | 27.5 | 22 | 20 |
| 测量范围 | L | a | b | c | d |
| 0 - 450mm/0 - 18" | 630 | 90 | 47 | 38 | 25 |
| 0 - 600mm/0 - 24" | 780 | 90 | 47 | 38 | 25 |
| 0 - 1000mm/0 - 40" | 1240 | 130 | 61 | 50 | 32 |
