特点
• 能在车间环境下暴露于冷却液、水、尘或油中使用。
• 易于使用，无需擦净尺子。
• 先进的设计款式。
• 一体化原点型测量系统。
• 自动电源开／关。
• 数据输出功能。
技术参数
精度: ±0.02mm (测量范围小于等于200mm 型号)
±0.03mm (测量范围大于200mm 型号)(不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
重复精度: 0.01mm
显示: 液晶显示
长度标准: ABSOLUTE 静电电容线性编码器
响应速度: 无极限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为3 年(测量范围大于300mm 型号为1 年)
尘／水防护等级: 达到IP67 防护标准
功能
原点设置、调零、自动电源开／关、 数据输出、英制／公制转换(英制／公制型)
警告: 低电压、计算错误
选件
05CZA624: 带数据开关的SPC 电缆(1m)
05CZA625: 带数据开关的SPC 电缆(2m)
02AZD790A: 用于U-WAVE 带有数据开关的SPC 电缆(160mm)

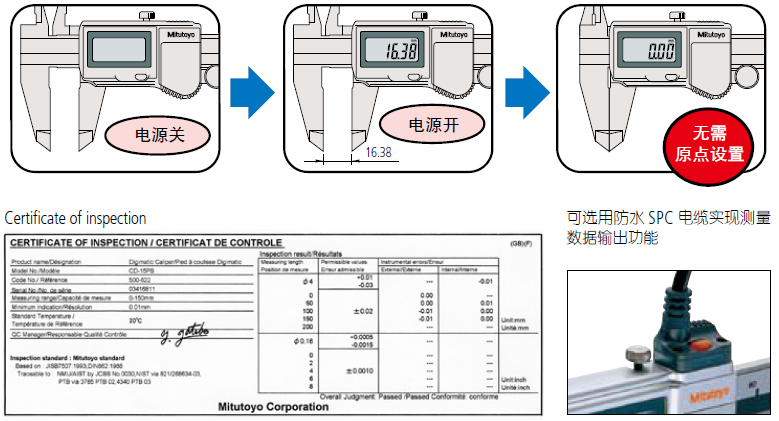

内置ABSOLUTE 标尺意味着卡尺通电后不用设置原点就可以立即进行测量。就像用游标卡尺测量一样简单。

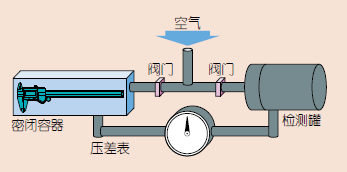

用于防水检测的空气泄漏探测系统
空气泄漏测试通常用来检测防水性能。首先将测量工具放入密闭容器内。接着在密闭容器和检测罐内充入等压的空气并关好阀门。如果没有空气渗入密闭容器内的测量工具，密闭容器内的气压将仍然与检测罐内的相等，压差表的指针指向中心点。如果有空气渗入测量工具，密闭容器和检测罐内的气体将产生压差并在压差表上显示出来。因此，探测气压差可以作为判断泄漏的标准。所有的ABSOLUTE 防冷却液卡尺和防冷却液千分尺都通过这种空气泄漏测试方法来确保质量。
IP66 尘/ 水防护标准
等级6: 不透灰尘
尘土无法进入
等级6: 防护强射水
从任何方向对准设备的强射水* 不应引起损害。
* 射水喷嘴尺寸: 用12.5mm (内径) 的喷嘴喷射出压力为100kPa，流量为每秒100 升的水柱，在距被测设备大约为3m 的距离至少喷射3 分钟。
IP67 尘/ 水防护标准
等级6: 不透灰尘
尘土无法进入
等级7: 防护短时间浸泡于水中
在标准条件下，卡尺整体在短时间(30 分钟以内) 浸泡在1 米深的水中时，不应有对卡尺功能产生影响的水量进入。
公制型
| 测量范围 | 货号 | 深度测量杆 | 拇指调节滚轮 | 备注 |

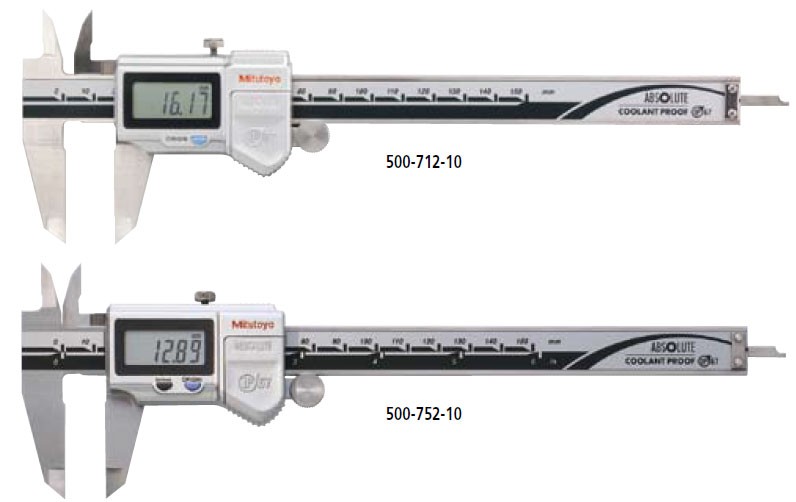

| 0 - 150mm | 500-702-10* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 150mm | 500-712-10 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 150mm | 500-706-11* | 薄片 | — | — |
| 0 - 150mm | 500-716-11 | 薄片 | — | — |
| 0 - 150mm | 500-709-11* | ø1.9mm 杆 | — | — |
| 0 - 150mm | 500-719-10 | ø1.9mm 杆 | 带有拇指调节滚轮 | — |
| 0 - 150mm | 500-721-10 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 150mm | 500-723-10 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 150mm | 500-727-11 | 薄片 | — | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 200mm | 500-703-10* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 200mm | 500-713-10 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 200mm | 500-707-11* | 薄片 | — | — |
| 0 - 200mm | 500-717-11 | 薄片 | — | — |
| 0 - 200mm | 500-722-10 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 200mm | 500-724-10 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 200mm | 500-728-11 | 薄片 | — | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 300mm | 500-714-10 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 300mm | 500-718-11 | 薄片 | — | — |
| 0 - 300mm | 500-704-10* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 300mm | 500-708-11* | 薄片 | — | — |
英制／公制型
| 测量范围 | 货号 | 深度测量杆 | 拇指调节滚轮 | 备注 |
| 0 - 6" | 500-752-10* | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-762-10 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-768-10* | ø3/40"杆 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-769-10 | ø3/40"杆 | 带有拇指调节滚轮 | — |
| 0 - 6" | 500-731-10* | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 6" | 500-735-10 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 6" | 500-733-10* | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 6" | 500-737-10 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 8" | 500-753-10* | 薄片 | 带有拇指调节滚轮 | — |

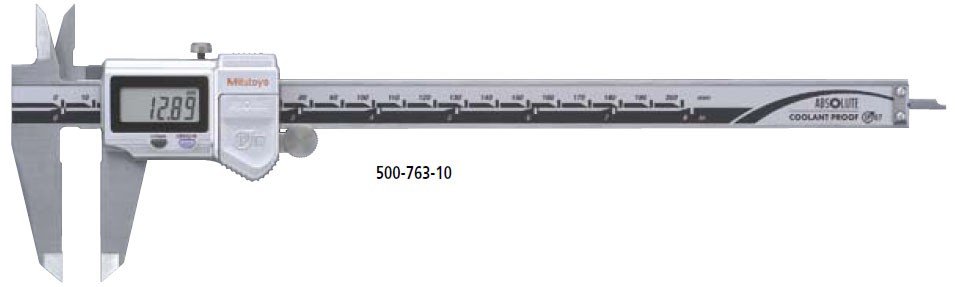

| 0 - 8" | 500-763-10 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 8" | 500-732-10* | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 8" | 500-736-10 | 薄片 | 带有拇指调节滚轮 | 用于外径测量的硬质合金头量爪 |
| 0 - 8" | 500-734-10* | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 8" | 500-738-10 | 薄片 | 带有拇指调节滚轮 | 用于外径和内径测量的硬质合金头量爪 |
| 0 - 12" | 500-764-10 | 薄片 | 带有拇指调节滚轮 | — |
| 0 - 12" | 500-754-10* | 薄片 | 带有拇指调节滚轮 | — |
* 不带SPC 数据输出

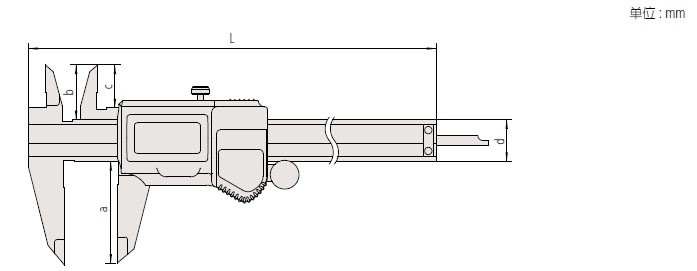

尺寸
