特点

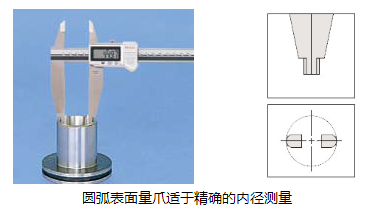

• 量爪圆弧面适于进行的内径测量。
• 带有SPC 数据输出(551 系列)。
• 可从上侧和下侧的滑块刻度分别对内径和外径测量值进行读数(533 系列)。

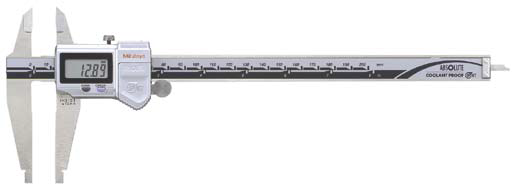

551-311-10

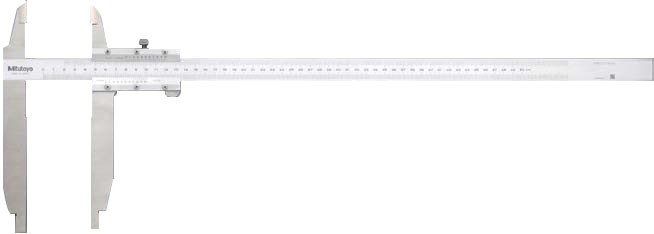

533-404
技术参数
精度: 参见性能参数 (数显型号不包括量化偏差)
分辨率: 0.01mm 或.0005"/0.01mm
显示: 液晶显示
刻度类型: ABSOLUTE 静电电容型线性编码器
响应速度: 无极限
电池: SR44 (1 个), 938882
电池寿命: 正常使用情况下约为3 年
(测量范围小于300mm 型号为1 年)
(测量范围大于300mm 型号为3.5 年)
尘／水防护等级: 达到IP67 防护标准 (不大于300mm型号)
数显型号功能
原点设置、调零、数据输出、英制／公制转换 (英制／公制型)
警告: 低电压、计算错误
数显型号选件
05CZA624: 带有数据开关的SPC 电缆 (1m)*
05CZA625: 带有数据开关的SPC 电缆 (2m)*
02AZD790A: 用于U-WAVE 带有数据开关的SPC 电缆(160mm)*
959143: 数据保持装置
959149: 带有数据开关的SPC 电缆 (1m)
959150: 带有数据开关的SPC 电缆 (2m)
02AZD790C: 用于U-WAVE 带有数据开关的SPC 电缆(160mm)
* 用于 IP67 型 ( 不大于 300mm 型号)
性能参数
公制型 数显型
公制型 数显型
| 测量范围* | 货号 | 精度 | 备注 |
| 0 - 200mm (10 - 210mm) | 551-301-10 | ±0.03mm | IP67 |
| 0 - 300mm (10 - 310mm) | 551-331-10 | ±0.04mm | IP67, 带有偏置预置功能适于内径测量 |
| 0 - 500mm (20 - 520mm) | 551-204-10 | ±0.06mm | — |
| 0 - 750mm (20 - 770mm) | 551-206-10 | ±0.06mm | — |
| 0 - 1000mm (20 - 1020mm) | 551-207-10 | ±0.07mm | — |
*( ): 内径测量小尺寸
英制／公制型 数显型
| 测量范围* | 货号 | 精度 | 备注 |
| 0 - 8" (.4" - 8.4") | 551-311-10 | ±.0015" | IP67 |
| 0 - 12" (.4" - 12.4") | 551-341-10 | ±.002" | IP67, 带有偏置预置功能适于内径测量 |
| 0 - 20" (.5" - 20.5") | 551-224-10 | ±.0025" | — |
| 0 - 30" (.5" - 30.5") | 551-226-10 | ±.0025" | — |
| 0 - 40" (1" - 41") | 551-227-10 | ±.003" | — |
*( ): 内径测量小尺寸
公制型 带有公制/ 公制双刻度
| 测量范围* | 货号 | 精度 | 备注 |
| 0 (20) - 500mm | 533-404 | ±0.10mm | — |
| 0 (20) - 750mm | 533-405 | ±0.12mm | — |
| 0 (20) - 1000mm | 533-406 | ±0.15mm | — |
*( ): 内径测量小尺寸
